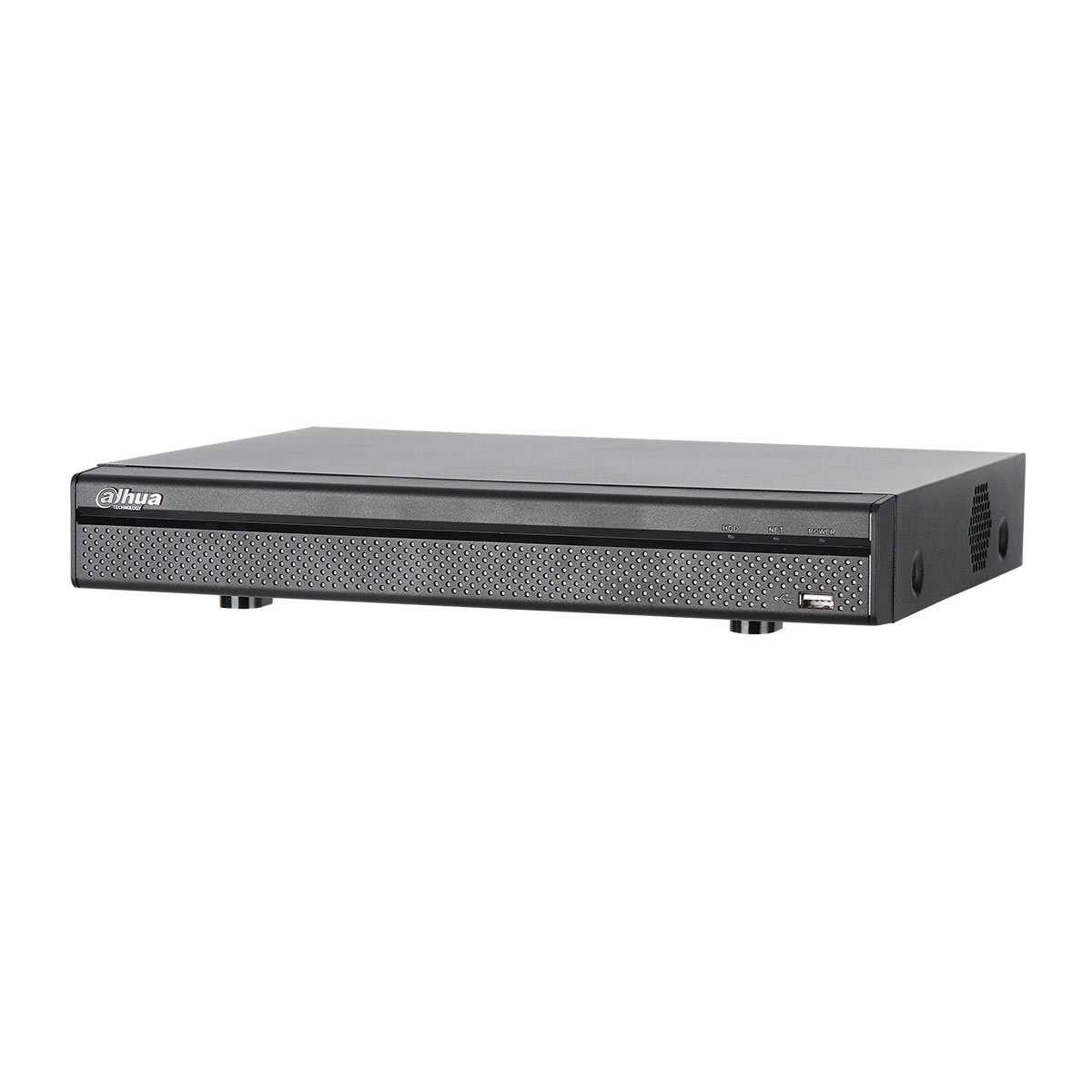

8チャンネルペンタブリッド4K Mini 1Uデジタルビデオレコーダー  DH-XVR5108H-4KL-X-8P

型番:DH-XVR5108H-4KL-X-8P
PDFダウンロード
カメラ入力 : アナログ8台(IPカメラなら12台)ストレージ : SATAポート×1、最大10TBネットワーク:RJ-45ポート×1(1000M)入力タイプ:HDCVI、AHD、TVI、CVBS、PoCカメラ、IPカメラ入力解像度 : 4K同時再生:1/4/9圧縮方式 : H.265+/H.265/H.264+/H.264外形寸法:Mini 1U、325 x 255 x 55( mm)電源:DC53V/1.81A、15W未満(HDDを除く)音声:入力×1、出 力×1、RCA

製品概要

監視オペレーターが求めるHD/UHDは保存や伝送に多額の費用がかかりますが、新しいHDCVI H.265+/H.265なら、4MP/4Kの監視映像解像度を実現する高品質を維持しながらも、必要なビットレートを大幅に削減できます。 Liteシリーズは高品質かつコストパフォーマンスに優れており、品質と性能の両方を求めながらも予算に限りのあるユーザーに最適なソリューションです。スマートH.265+/H.265の高効率のエンコードにより、 帯域幅/ストレージコストが節約され、総所有コスト(TCO)が大幅に削減されます。 機能 スマートH.265+ H.265+スマートコーデックは、新しいカメラを導入することなく、H.264に比べてビットレートとストレージの要件を最大90%削減できます。 HDCVI/AHD/TVI/CVBS自動検出 設定なしでフロントカメラの信号を自動認識でき、操作が簡単で便利で す。 8MP解像度 最大8MP HD解像度(3840×2160)のHDCVIカメラ入力およびIPカメラ入力をサポートしています。 PoC機能 映像と電力を同じ同軸ケーブルで伝送するHDCVI PoCテクノロジーにより、HDCVIシステムの導入がシンプルになり、時間やコストを削減できます。 オーディオ/アップグレード/アラーム信号を同軸ケーブルで送信 一体型設計で配線の問題が低減され、費用効果も高く取り付けが簡単です。 POS機能 プレビューや録画の映像チャンネルにPOSチケット情報を重ねて表示する小売業用途で主に使われます。 長距離伝送 HDCVI PoCシステムは同軸ケーブルおよびUTPケーブルによる長距離電力伝送が可能で、1080Pでは最大400m、4MPでは最大300mをサポートしています。 スマートファン設計 CPUの温度に応じて自動的にスマートファンをオン/オフすることができます。これによりファンのノイズを効果的に低減し、ユーザーエクスペリエンスを向上すると同時に、ファンの寿命も向上することができます。 インテリジェントビデオシステム(IVS) 動体を検知・分析できる組み込みのインテリジェントビデオ分析機能により、ビデオ監視を強化します。オプションで端末に標準的なインテリジェント機能を搭載し、廃棄物や紛失物など複数の対象物を検出できます。IVSは、事前に設定したラインを越えたときに検出するトリップワイヤー分析をサポートしています。 顔検出 フロントカメラに映った人の検索や特定が必要な各種の用途で一般的に使われている技術です。 スマート検索 再生時に一部分を指定することで、モーション検知ビデオを短時間で集めることができます。緊急時に大変便利です。

技術仕様

システム

メインプロセッサ内蔵プロセッサ
OS組み込みLinux

  ビデオ&オーディオ

アナログカメラ入力8チャンネル、BNC
HDCVIカメラ4K、6MP、5MP、4MP、1080P@25/30fps、720P@50/60fps、 720P@25/30fps
AHDカメラ5MP、4MP、3MP、1080P@25/30、720P@25/30fps
TVIカメラ5MP、4MP、3MP、1080P@25/30、720P@25/30fps
CVBSカメラPAL/NTSC
PoCカメラ入力HDCVI PoCカメラ対応
IPカメラ入力8+4チャンネル(各チャンネル最大8MP)
オーディオ入出力入力 x 1、出力 x 1、RCA
双方向トークオーディオ入出力を利用、RCA

  録画

圧縮方式H.265+/H.265/H.264+/H.264
解像度4K、6MP、5MP、4MP、3MP、4M-N、1080P、720P、960H、 D1、CIF
録画レートメインストリーム:4K(1fps~7fps)、6MP(1fps~10fps)、 5MP(1fps~12fps)、4MP/3MP(1fps~15fps)、 4M-N/1080P/720P/960H/D1/CIF(1fps~25/30fps) サブストリーム:960H(1fps~15fps)、 D1/CIF(1fps~25/30fps)
ビットレート32Kbps~8192Kbps(1チャンネルあたり)
録画モードマニュアル、スケジュール(一定期間、連続)、 モーション検知(ビデオ検出:モーション検知、ビデオロス、 改ざん)、アラーム、停止
録画間隔1分~60分(初期値:60分)、事前録画:1秒~30秒、 事後録画:10秒~300秒
オーディオ圧縮方式AAC(第1チャンネルのみ)、G.711A、G.711U、PCM
オーディオサンプルレート8KHz、16ビット(1チャンネルあたり)
オーディオビットレート64Kbps(1チャンネルあたり)

  画面表示

インターフェースHDMI x 1、VGA x 1
解像度HDMI:3840×2160、2560×1440、1920×1080、1280×1024、 1280×720 VGA:1920×1080、1280×1024、1280×720
画面分割表示IP拡張モード無効時:1/4/8/9 IP拡張モード有効時:1/4/8/9/16
OSD表示情報カメラタイトル、時刻、ビデオロス、カメラロック、 モーション検知、録画

  ネットワーク

インターフェースRJ-45ポート x 1(1000M)
ネットワーク機能HTTP、HTTPS、TCP/IP、IPv4/IPv6、Wi-Fi、3G/4G、 SNMP、UPnP、RTSP、UDP、SMTP、NTP、DHCP、DNS、 IPフィルター、PPPoE、DDNS、FTP、アラームサーバー、 P2P、IP検索(Dahua IPカメラ、DVR、NVSなどに対応)
最大ユーザーアクセス数128ユーザー
対応スマートフォンiPhone、iPad、Android
互換性ONVIF 16.12、CGI準拠

  ビデオ検出&アラーム

トリガーイベント録画、PTZ、ツアー、ビデオプッシュ、メール配信、FTP、 スナップショット、ブザー、ポップアップ表示
映像検出内容モーション検知:396ゾーン(22×18)、ビデオロス、 改ざん、診断
アラーム入力なし
リレー出力なし

  再生&バックアップ

再生1/4/9
検索モード時刻/日付、アラーム、モーション検知、 詳細検索(秒単位)
再生機能再生、一時停止、停止、逆再生、高速再生、 スロー再生、次ファイル、前ファイル、次カメラ、 前カメラ、フルスクリーン、リピート、シャッフル、 バックアップ選択、デジタルズーム
バックアップモードUSBデバイス/ネットワーク

  ストレージ

内蔵HDDSATAポート x 1、最大10TB
eSATAなし

  補助インターフェース

USB2ポート(USB 2.0 x 1、USB 3.0 x 1)
RS232なし
RS4851ポート、PTZ制御

  電源

供給電圧DC53V
消費電力15W未満(HDDを除く)
最大電力出力72W未満

  構造

外形寸法Mini 1U、325mm x 255mm x 55mm
PFH101 ラックマウントトレイ使用時483mm x 281mm x 56mm
重量1.35kg(HDDを除く)
総重量2.37kg
インストール卓上に設置

  環境

動作条件-10℃~+55℃、10%~90% RH
保存条件-20℃~+70℃、0%~90% RH

  サードパーティー対応

サードパーティー対応Dahua、Arecont Vision、AXIS、Bosch、Brickcom、 Canon、CP Plus、Dynacolor、Honeywell、Panasonic、 Pelco、Samsung、Sanyo、Sony、Videotec、Vivotekなど

  認証

認証FCC:  Part 15 Subpart B
CE:CE-LVD:EN 60950-1/IEC 60950-1 CE-EMC:EN 61000-3-2、EN 61000-3-3、 EN 55032、EN 50130、EN 55024
UL:UL 60950-1

注文情報

タイプ品番詳細
8チャンネル XVRDH-XVR5108H-4KLX-8P8チャンネルペンタブリッド4K Mini 1Uデジタルビデオレコーダー
アクセサリ(オプション)DH-PFH101ラックマウントトレイ使用時



外形寸法(mm)

ラックマウントトレイへの取り付け

リアパネル
