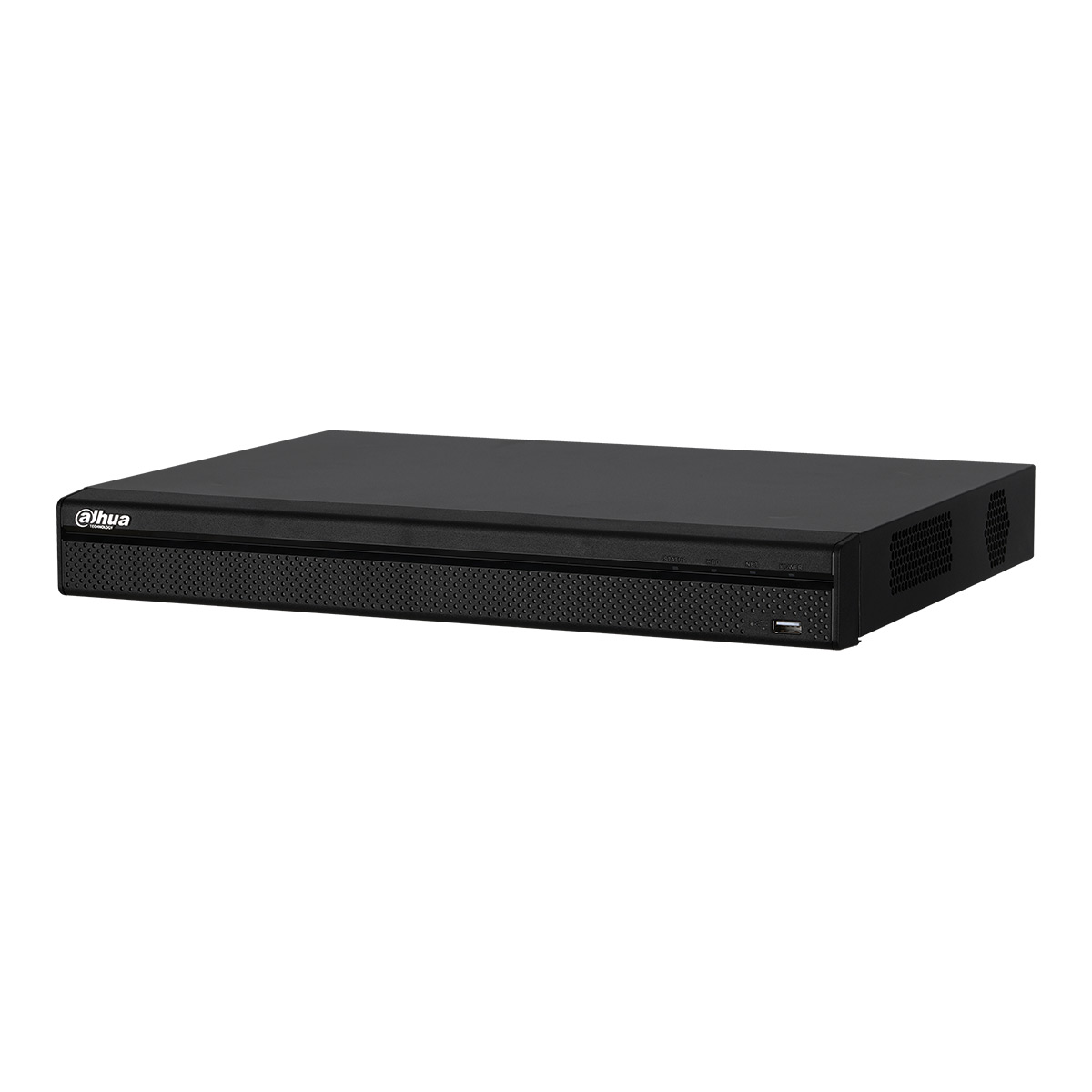

16チャンネルペンタブリッド1080Pデジタルビデオレコーダー DH-XVR5216AN-X-16P

型番:DH-XVR5216AN-X-16P
PDFダウンロード
カメラ入力 : アナログ16台(IPカメラなら24台)ストレージ : SATAポート x 2、最大10TBネットワーク:RJ-45ポート×1(1000M)入力タイプ:HDCVI、AHD、TVI、CVBS、PoCカメラ、IPカメラ入力解像度 : 5MP同時再生:1/4/9/16圧縮方式 : H.265+/H.265/H.264+/H.264外形寸法:1U、375 x 328 x 50( mm)電源:100V‒250V AC 190W、12W未満(HDDを除く)音声:入力×1、出 力×1、RCA

製品概要

監視オペレーターが求めるHD/UHDは保存や伝送に多額の費用がかかりますが、新しいHDCVI H.265+/H.265なら、4MP/4Kの監視映像解像度を実現する高品質を維持しながらも、必要なビットレートを大幅に削減できます。 Liteシリーズは高品質かつコストパフォーマンスに優れており、品質と性能の両方を求めながらも予算に限りのあるユーザーに最適なソリューションです。スマートH.265+/H.265の高効率のエンコードにより、帯域幅/ストレージコストが節約され、総所有コスト(TCO)が大幅に削減されます。 機能 PoC機能 このシリーズ製品は、PoC機能をサポートしています。PoC AFカメラの消費電力は6w未満、ATカメラの消費電力は12W未満です。 PoC電源自動制限。 PoC過電流/短絡自動保護、ケーブルを抜いた後の自動電源オフ。 消費電力の異なるPoCカメラを自動認識します。 現在の消費電力ステータス、電力残量などのPoC情報を表示します。 UTP送信と互換性のあるPoC機能を手動で無効にします。 バランに接続する前にPoC機能を無効にします。 スマートH.265+ H.265+スマートコーデックは、新しいカメラを導入することなく、H.264に比べてビットレートとストレージの要件を最大90%削減できます。 HDCVI/AHD/TVI/CVBS自動検出 設定なしでフロントカメラの信号を自動認識でき、操作が簡単で便利です。 高解像度カメラ入力 XVRは最大5MP HDCVIカメラ入力及び6MP IPカメラ入力をサポートします。 オーディオ/アップグレード/アラーム信号を同軸ケーブルで送信 一体型設計で配線の問題が低減され、費用効果も高く取り付けが簡単です。 長距離伝送 非PoCモード:HDCVIシステムは、ビデオロスのない長距離伝送と同軸ケーブル制御をサポートしています。720Pカメラ(HDCVI、AHD、 TVI)の場合最低300m PoCモード:HDCVIシステムは、5MP、4MP、1080P、720Pカメラ (HDCVI、AHD、TVI)のビデオ無償失長距離伝送と同軸ケーブル制御をサポートします。ATカメラは100m以上、AFカメラは200m以上に対応しています。 スマートファン設計 CPUの温度に応じて自動的にスマートファンをオン/オフすることができます。これによりファンのノイズを効果的に低減し、ユーザーエクスペリエンスを向上すると同時に、ファンの寿命も向上することができます。 インテリジェントビデオシステム(IVS) 動体を検知・分析できる組み込みのインテリジェントビデオ分析機能により、ビデオ監視を強化します。オプションで端末に標準的なインテリジェント機能を搭載し、廃棄物や紛失物など複数の対象物を検出できます。IVSは、事前に設定したラインを越えたときに検出するトリップワイヤー分析をサポートしています。 顔検出 フロントカメラに映った人の検索や特定が必要な各種の用途で一般的に使われている技術です。 スマート検索 再生時に一部分を指定することで、モーション検知ビデオを短時間で集めることができます。緊急時に大変便利です。

技術仕様

システム

メインプロセッサ内蔵プロセッサ
OS組み込みLinux

  ビデオ&オーディオ

アナログカメラ入力16チャンネル, BNC
HDCVIカメラ5MP, 4MP, 1080P@25/30fps, 720P@50/60fps, 720P@25/30fps
AHDカメラ5MP, 4MP, 1080P@25/30, 720P@25/30fps
TVIカメラ5MP, 4MP, 1080P@25/30, 720P@25/30fps
CVBSカメラPAL/NTSC
IPカメラ入力16+8チャンネル(各チャンネル最大6MP)
オーディオ入出力入力 x 1、出力 x 1、RCA
双方向トークオーディオ入出力を利用、RCA

  録画

圧縮方式H.265+/H.265/H.264+/H.264
解像度5M-N, 4M-N, 1080P,  1080N, 720P, 960H, D1, CIF
録画レートメインストリーム: 全てのチャンネル5M-N@10fps/4MN@15fps/1080P@15fps, 1080N/720P/960H/D1/CIF@25/30fps サブストリーム: D1/CIF(1 fps–15 fps)
ビットレート32Kbps~6144Kbps(1チャンネルあたり)
録画モードマニュアル、スケジュール(一定期間、連続)、 モーション検知(ビデオ検出:モーション検知、ビデオロス、 改ざん)、アラーム、停止
録画間隔1分~60分(初期値:60分)、事前録画:1秒~30秒、 事後録画:10秒~300秒
オーディオ圧縮方式AAC(第1チャンネルのみ)、G.711A、G.711U、PCM
オーディオサンプルレート8KHz、16ビット(1チャンネルあたり)
オーディオビットレート64Kbps(1チャンネルあたり)

  画面表示

インターフェースHDMI x 1、VGA x 1、TV x 1
解像度HDMI:3840×2160, 2560×1440, 1920×1080, 1280×1024, 1280×720 VGA: 1920×1080, 1280×1024, 1280×720
画面分割表示IP拡張モード無効時: 1/4/8/9/16 IP拡張モード有効時:1/4/8/9/16/25
OSD表示情報カメラタイトル、時刻、ビデオロス、カメラロック、 モーション検知、録画

  ネットワーク

インターフェースRJ-45ポート x 1(1000M)
ネットワーク機能HTTP、HTTPS、TCP/IP、IPv4/IPv6、Wi-Fi、3G/4G、 SNMP、UPnP、RTSP、UDP、SMTP、NTP、DHCP、DNS、 IPフィルター、PPPoE、DDNS、FTP、アラームサーバー、 P2P、IP検索(Dahua IPカメラ、DVR、NVSなどに対応)
最大ユーザーアクセス数128ユーザー
対応スマートフォンiPhone、iPad、Android
互換性ONVIF 16.12、CGI準拠

  ビデオ検出&アラーム

トリガーイベント録画、PTZ、ツアー、ビデオプッシュ、メール配信、FTP、ス ナップショット、ブザー、ポップアップ表示
映像検出内容モーション検知:396ゾーン(22×18)、ビデオロス、 改ざん、診断
アラーム入力なし
リレー出力なし

  再生&バックアップ

再生1/4/9/16
検索モード時刻/日付、アラーム、モーション検知、 詳細検索(秒単位)
再生機能再生、一時停止、停止、逆再生、高速再生、 スロー再生、次ファイル、前ファイル、次カメラ、 前カメラ、フルスクリーン、リピート、シャッフル、 バックアップ選択、デジタルズーム
バックアップモードUSBデバイス/ネットワーク

  ストレージ

内蔵HDDSATAポート x 2、最大10TB
eSATAなし

  補助インターフェース

USB2ポート(USB 2.0 x 1、USB 3.0 x 1)
RS232なし
RS4851ポート、PTZ制御

  電源

供給電圧100V–250V AC 190W
消費電力 (HDDを除く)12W未満

  構造

外形寸法1U, 375.0 mm × 328.0 mm × 50.0 mm
重量 (HDDを除く)2.75 kg
総重量3.98 Kg
インストール卓上に設置

  環境

動作条件-10℃~+55℃、10%~90% RH
保存条件-20℃~+70℃、0%~90% RH

  サードパーティー対応

サードパーティー対応Dahua, Arecont Vision, AXIS, Bosch, Brickcom, Canon, CP Plus, Dynacolor, Honeywell, Panasonic, Pelco, Samsung, Sanyo, Sony, Videotec, Vivotekなど

  認証

認証FCC: Part 15 Subpart B
CE: CE-LVD: EN 60950-1/IEC 60950-1
CE-EMC: EN 61000-3-2, EN 61000-3-3, EN 55032, EN 50130, EN 55024

注文情報

タイプ品番詳細
16チャンネル XVRDH-XVR5216ANX-16P16チャンネルペンタブリッド1080P 1U デジタルビデオレコーダー
アクセサリ (オプション)DH-PFH101ラックマウントトレイ使用時

外形寸法(mm)

ラックマウントトレイへの取り付け

リアパネル

付録

AT/AFモード PoE規格に基づいてDahuaはPoCのAT及びAFモードを導入してPoCカメラの電力レベルを区別します。ATとAFの動作電力はそれぞれ12Wと6Wです。これら2つのモードは、IEEE 802.3 IP 標準とは関係ありません。 PoC アクセス機能

PoC デバイス許可された AT/AF カメラのアクセス
4-ch PoC デバイス4 AT カメラ
8-ch PoC デバイス8 AT カメラ
16-ch PoC デバイス16 AT カメラ
