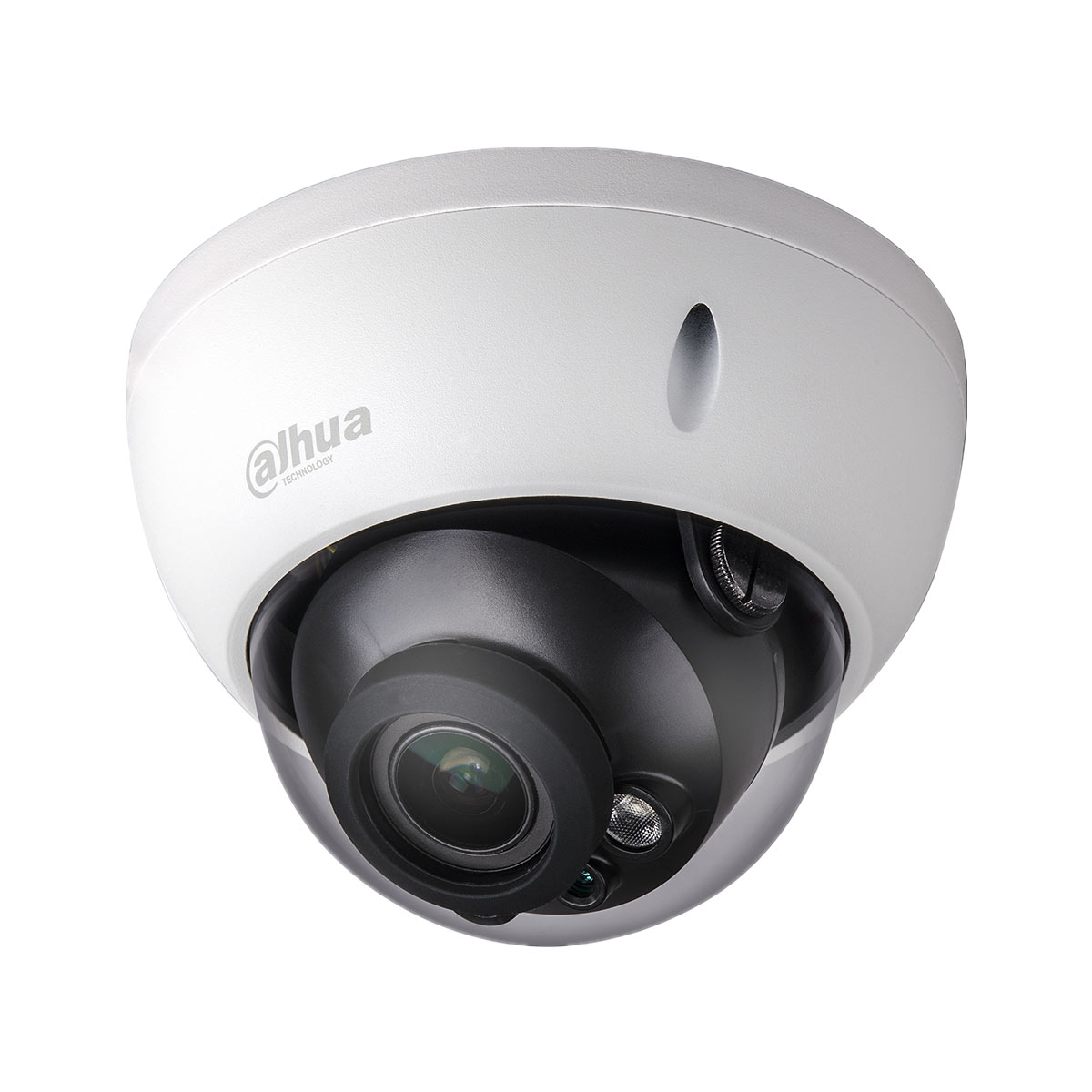

2メガピクセルスターライトIR LED搭載ドーム型HDCVIカメラ DH-HAC-HDBW2241RN-Z

型番:DH-HAC-HDBW2241RN-Z
PDFダウンロード
解像度 2MPDC12V 最大6.7W PoCIR照射距離 最大40mWDR120dB保護等級 IP67 / 耐衝撃 IK10被写体照度 0.004Lux電動レンズ 2.7~13.5mm(水平角108.7°)

製品概要

HDCVI準拠により、既存の同軸インフラストラクチャをそのまま活用して1080PフルHD映像を実現します。120dB True WDR対応のこのスターライトHDCVIカメラは、極めて低照度の環境でも詳細な高画質画像を得られます。 多言語OSDに対応し、HD/SD出力切り替え可能な電動/固定レンズモデルを各種取りそろえています。優れた撮影性能とスターライト機能で、中小企業や、安定した監視と柔軟な構成が求められる用途に最適な製品です。 機能 同軸ケーブル1本で4種類の信号を伝送HDCVIテクノロジーでは、映像、音声*、データ、電力の4種類の信号を同軸ケーブル1本で伝送できます。デュアルウェイデータ伝送により、制御信号を送信したりアラームを発生させたりするなど、 HDCVIとHCVRを連携させることができます。また、HDCVIテクノロジーはPoCに対応しているため柔軟な構成が可能です。 * 音声入力はHDCVIカメラの一部の機種で利用できます。 長距離伝送 HDCVIテクノロジーでは、ロスのないリアルタイム長距離伝送が可能です。1080PフルHDビデオは、同軸ケーブルで最大800m、UTPケーブルで最大300mの距離を伝送できます。 * Dahua実験室でのリアルシーンテストで実証された結果。 シンプル 従来の監視システムのシンプルさを受け継ぐHDCVIテクノロジーなら、これまでの投資を無駄にすることはありません。HDCVIシステムは、既存の同軸ケーブルを取り替えることなく、従来のアナログシステムをシームレスにアップグレードできます。プラグアンドプレイ機能により、煩わしいネットワーク構築作業を必要とせずにフルHDビデオによる監視が可能です。 スターライト 高性能センサーを採用し、極めて低照度の環境でも優れた性能を発揮できます。夜間や低照度の環境でも、スターライト機能なら詳細まで撮影して正確な色彩を認識できます。 ワイドダイナミックレンジ 業界最先端のワイドダイナミックレンジ(WDR)テクノロジーが組み込まれ、陰影の強い環境でも鮮やかな画像を得ることができます。True WDR(120dB)は、シーンの明るい箇所と暗い箇所を同時に最適化して利用可能な映像にします。 最先端3DNR 3DNRテクノロジーは、2つのシーケンシャルフレームを比較して、ランダムノイズを検出し取り除きます。Dahuaの最先端3DNRテクノロジーなら、低照度の環境でも、鮮明さを損なわずノイズを大幅に軽減できます。また、最先端3DNRは効果的に帯域幅を削減し、保存容量の節約にもつながります。 マルチフォーマット HDCVIとCVBSのほか、市場で一般的な2つのHDアナログフォーマットを含むマルチビデオフォーマットに対応しています。4つのフォーマットは、OSDメニューやPFM820(UTCコントローラー)で切り替えることができます。これにより、HCVRだけでなく、エンドユーザーが所有するほとんどの既存のHD/SD DVRとの互換性を確保できます。 保護仕様 頑丈な設計で優れた信頼性を誇るこのカメラはIP67の防水・防塵性能を持ち、屋内外両方での使用に適しています。 耐衝撃等級IK10で、40cmの高さからの落下を想定した5kg相当の力に耐えることができます。 入力電圧±30%を許容できるため、電源の不安定な環境にも適しています。耐雷電圧は4KVで、雷の影響からカメラと機構を保護することができます。

技術仕様

カメラ

イメージセンサー1/2.8″ CMOS
有効画素数1920 (H) x 1080 (V)、2MP
走査方式プログレッシブ
電子シャッタースピードPAL:1/4秒~1/100000秒 NTSC:1/3秒~1/100000秒
最低被写体照度0.004Lux/F1.6、30IRE、0Lux IRオン
S/N比65dB以上
IR照射距離最大30m
IRオン/オフ制御オート/マニュアル
IR LED搭載数2個

  レンズ

レンズタイプ電動レンズ/固定アイリス
マウントタイプボードイン
焦点距離2.7~13.5mm
最大口径F1.6
視野角水平:108.7°~28.7°
フォーカスコントロールオート/マニュアル
近接撮影距離200mm 7.87”

  DORI距離 * 注:DORI距離とは、ニーズに適したカメラを選択しやすくするための「一般的な近接距離」のことです。DORI距離は、Detect(検知)、Observe(観察)、Recognize(認識)、Identify(識別)の各基準を定義するEN 62676-4に従い、センサー仕様と実験室試験結果に基づき計算されます。

 DORI 定義距離
ワイドテレ
検知25px/m44m153m
観察63px/m18m61m
認識125px/m9m31m
識別250px/m5m15m

  パン/チルト/回転

パン/チルト/回転範囲パン:0°~355° チルト:0°~75° 回転:0°~355°

  ビデオ

解像度1080P(1920×1080)
フレームレート25/30fps@1080P、25/30/50/60fps@720P
ビデオ出力1チャンネルBNC高精細ビデオ出力/CVBSビデオ出力(DIPスイッチ)
デイ/ナイトオート(ICR)/マニュアル
OSDメニュー多言語仕様
逆光補正BLC/HLC/WDR
WDR120dB
ゲインコントロールAGC
ノイズリダクション2D/3D
ホワイトバランスオート/マニュアル
スマートIRオート/マニュアル

  認証

認証CE(EN55032、EN55024、EN50130-4) FCC(CFR 47 FCC Part 15 subpartB、ANSI C63.4-2014) UL(UL60950-1+CAN/CSA C22.2 No.60950-1)

  インターフェース

オーディオインターフェース1個

  電源

供給電圧 DC12V±30%
消費電力最大4.7W(DC12V、IRオン)

  環境

動作条件-40℃~+60℃/90%以下 * 起動は-40℃以上で行う必要があります。
保存条件-40℃~+60℃/90%以下
保護性能・耐衝撃性能IP67 & IK10

  構造

筐体アルミニウム
外形寸法Φ122mm x 88.9mm
重量0.39kg
総重量0.49kg

注文情報

タイプ品番詳細
2メガピクセル カメラDH-HACHDBW2241RP-Z2メガピクセルスターライトIR LED搭載ドーム型HDCVIカメラ、PAL
DH-HACHDBW2241RN-Z2メガピクセルスターライトIR LED搭載ドーム型HDCVIカメラ、NTSC
アクセサリPFA137中継ボックス(単体使用)
PFB200C天井埋め込みマウント(単体使用)
PFB203W中継ボックス(単体使用または PFA152-Eポールマウントと併用)
PFA152-Eポールマウント(単体使用または PFA137中継ボックスと併用)
PFA200Wドーム型カメラ用レインシェード
PFA106ウェッジドーム型およびアイボール型カメラ用アダプタープレート
PFB220Cウェッジドーム型およびアイボール型カメラ用天井マウントブラケット
PFM32112V 1A電源アダプター
PFM32012V 2A電源アダプター
PFM30012V 2A電源アダプター

アクセサリ

外形寸法(mm)
