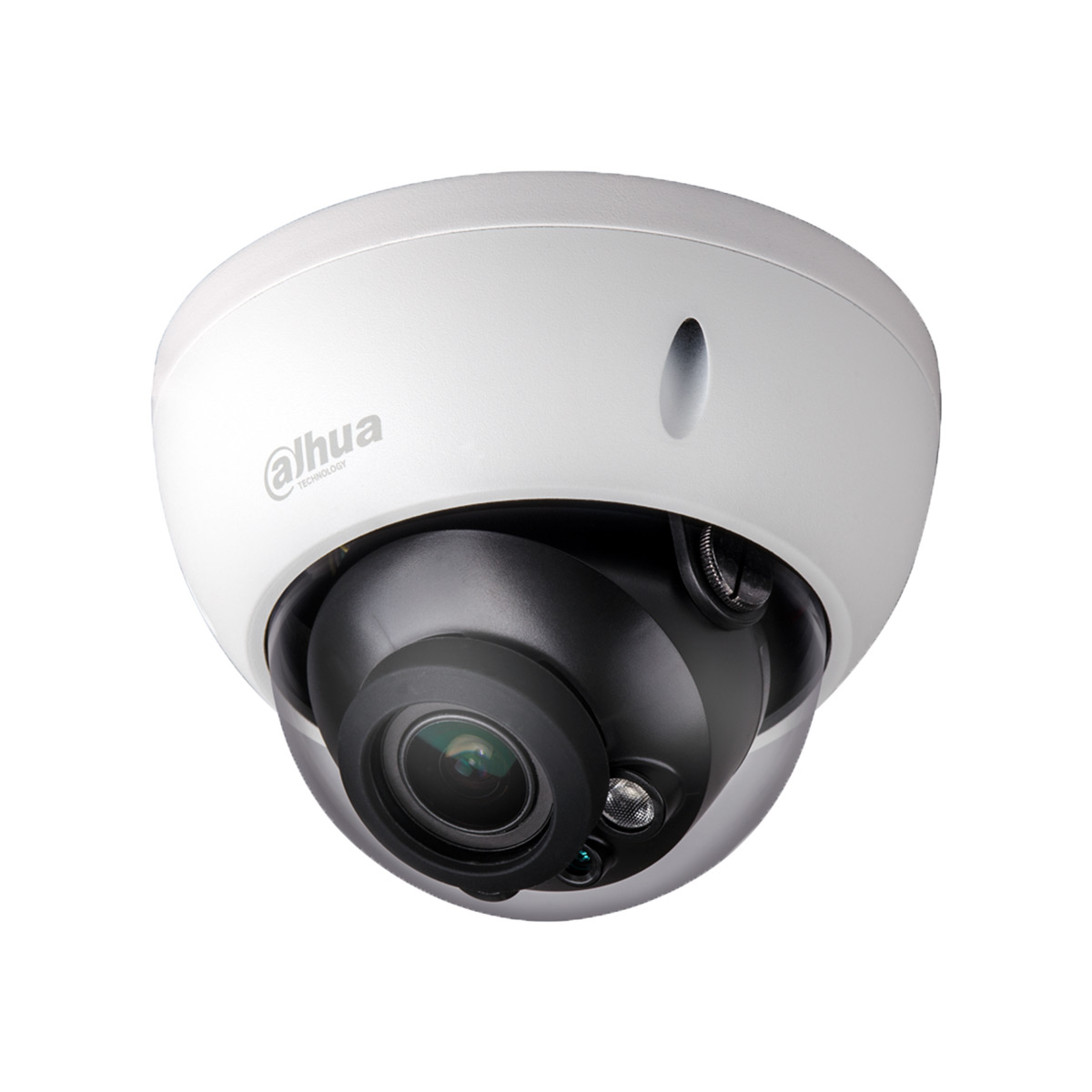

4KスターライトIR LED搭載ドーム型HDCVIカメラ DH-HAC-HDBW2802RN

型番:DH-HAC-HDBW2802RN
PDFダウンロード
解像度 4KDC12V 最大7WIR照射距離 最大30mWDR120dB保護等級 IP67 / 耐衝撃 IK10固定レンズ 2.8mm(水平角110.8°)被写体照度 0.005Lux音声入力1

製品概要

既存の同軸インフラストラクチャをそのまま活用して4K映像の監視を実現します。強力なDahua ISPと最新の1/2インチイメージセンサーを採用したこの4K HDCVIカメラは、極めて高画質な映像を提供します。スターライト機能や120dB true WDRにも対応しており、低照度の環境でも鮮明な画像を得ることができます。また、カメラが提供する放送品質の音声は、映像を補足する証拠となります。超高解像度と各種の機能を搭載した4K HDCVIカメラは、中小企業や、安定した監視と柔軟な構成が求められる用途に最適な製品です。 機能 同軸ケーブル1本で4種類の信号を伝送HDCVIテクノロジーでは、映像、音声*、データ、電力の4種類の信号を同軸ケーブル1本で伝送できます。デュアルウェイデータ伝送により、制御信号を送信したりアラームを発生させたりするなど、HDCVIとHCVRを連携させることができます。また、HDCVIテクノロジーはPoCに対応しているため柔軟な構成が可能です。 * 音声入力はHDCVIカメラの一部の機種で利用できます。 長距離伝送 HDCVIテクノロジーでは、ロスのないリアルタイム長距離伝送が可能です。4Kおよび4MP HDビデオは、同軸ケーブルで最大700m、 UTPケーブルで最大300mの距離を伝送できます。* * Dahua実験室でのリアルシーンテストで実証された結果。 シンプル 従来の監視システムのシンプルさを受け継ぐHDCVIテクノロジーなら、これまでの投資を無駄にすることはありません。HDCVIシステムは、既存の同軸ケーブルを取り替えることなく、従来のアナログシステムをシームレスにアップグレードできます。プラグアンドプレイ機能により、煩わしいネットワーク構築作業を必要とせずにフルHDビデオによる監視が可能です。 スターライト 大型の高性能センサーを採用し、極めて低照度の環境でも優れた性能を発揮できます。夜間や低照度の環境でも、スターライト機能なら詳細まで撮影して正確な色彩を認識できます。 放送品質の音声 音声情報は、監視映像を補足する証拠となります。HDCVIカメラは、同軸ケーブルで音声信号を伝送できます。また、元の音声を復元しノイズを除去する独自の音声処理・伝送テクノロジーを採用しており、収集した音声情報の品質と有効性を保証しています。 マルチフォーマット HDCVIとCVBSのほか、市場で一般的な2つのHDアナログフォーマットを含むマルチビデオフォーマットに対応しています。ケーブルのDIPスイッチでフォーマットをすばやく切り替えることができ、取り付けやデバッグも簡単です。これにより、XVRだけでなく、ほとんどの既存のHD/ SD DVRとの互換性を確保できます。 ワイドダイナミックレンジ 業界最先端のワイドダイナミックレンジ(WDR)テクノロジーが組み込まれ、陰影の強い環境でも鮮やかな画像を得ることができます。True WDR(120dB)は、シーンの明るい箇所と暗い箇所を同時に最適化して利用可能な映像にします。 最先端3DNR 3DNRテクノロジーは、2つのシーケンシャルフレームを比較して、ランダムノイズを検出し取り除きます。Dahuaの最先端3DNRテクノロジーなら、低照度の環境でも、鮮明さを損なわずノイズを大幅に軽減できます。また、最先端3DNRは効果的に帯域幅を削減し、保存容量の節約にもつながります。 保護仕様 頑丈な設計で優れた信頼性を誇るこのカメラはIP67の防水・防塵性能を持ち、屋内外両方での使用に適しています。 耐衝撃等級IK10で、衝撃に対して極めて頑丈であり、55kg相当の力に耐えることができます。 入力電圧±30%を許容できるため、電源の不安定な環境にも適しています。耐雷電圧は4KVで、雷の影響からカメラと機構を保護することができます。

技術仕様

カメラ

イメージセンサー1/2″ CMOS
有効画素数3840 (H) x 2160 (V)、8MP
走査方式プログレッシブ
電子シャッタースピードPAL:1/4秒~1/100,000秒 NTSC:1/3秒~1/100,000秒
最低被写体照度0.005Lux/F1.6、30IRE、0Lux IRオン
S/N比65dB以上
IR照射距離最大30m
IRオン/オフ制御オート/マニュアル
IR LED搭載数1個

  レンズ

レンズタイプ固定レンズ/固定アイリス
マウントタイプボードイン
焦点距離3.6mm(オプション:2.8mm)
最大口径F1.6
視野角水平:87°(110.8°)
フォーカスコントロールオート/マニュアル
近接撮影距離2500mm(1800mm) 98.43”(70.87”)

  DORI距離 注:DORI距離とは、ニーズに適したカメラを選択しやすくするための「一般的な近接距離」のことです。DORI距離は、Detect(検知)、Observe(観察)、Recognize (認識)、Identify(識別)の各基準を定義するEN 62676-4に従い、センサー仕様と実験室試験結果に基づき計算されます。

 DORI 定義距離
検知25px/m2.8mm:84m 3.6mm:104m
観察63px/m2.8mm:34m 3.6mm:42m
認識125px/m2.8mm:17m 3.6mm:21m
識別250px/m2.8mm:8m 3.6mm:10m

  パン/チルト/回転

パン/チルト/回転範囲パン:0°~355° チルト:0°~75° 回転:0°~355°

  ビデオ

解像度8MP(3840×2160)
フレームレート15fps@4K、20fps@6MP、25/30fps@4MP
ビデオ出力1チャンネルBNC高精細ビデオ出力/ CVBSビデオ出力(DIPスイッチ)
デイ/ナイトオート(ICR)/マニュアル
OSDメニュー多言語仕様
逆光補正BLC/HLC/WDR
WDR120dB
ゲインコントロールAGC
ノイズリダクション2D/3D
ホワイトバランスオート/マニュアル
スマートIRオート/マニュアル

  認証

認証CE(EN55032、EN55024、EN50130-4) FCC(CFR 47 FCC Part 15 subpartB、 ANSI C63.4-2014) UL(UL60950-1+CAN/CSA C22.2 No.60950-1)

  インターフェース

オーディオインターフェース1

  電源

供給電圧DC12V±30%
消費電力最大7W(DC12V、IRオン)

  環境

動作条件-30°C~+60°C/90% RH以下 * 起動は-30°C以上で行う必要があります。
保存条件-30°C~+60°C/90% RH以下
保護性能・耐衝撃性能IP67 & K10

  構造

筐体アルミニウム
外形寸法Φ122mm x 88.9mm
重量0.41kg
総重量0.59kg

注文情報

タイプ品番詳細
4KカメラDH-HAC-HDBW2802RP 2.8mm4KスターライトIR LED搭載ドーム型HDCVIカメラ、PAL
DH-HAC-HDBW2802RP 3.6mm
DH-HAC-HDBW2802RN 2.8mm4KスターライトIR LED搭載ドーム型HDCVIカメラ、NTSC
DH-HAC-HDBW2802RN 3.6mm
アクセサリPFA137中継ボックス(単体使用)
PFB200C天井埋め込みマウント (単体使用)
PFB203W壁マウント(単体使用または PFA152-Eポールマウントと併用)
PFA152-Eポールマウント(PFB203W 壁マウントと併用)
FPA200Wレインシェード(PFB203W 壁マウントと併用、または PFB203W壁マウントおよび PFA152-Eポールマウントと併用)
PFA106ウェッジドーム型およびアイボール型カメラ用アダプター プレート
PFB220Cウェッジドーム型およびアイボール型カメラ用天井マウントブラケット
PFM800-EパッシブHDCVIバラン
PFM32112V 1A電源アダプター
PFM32012V 2A電源アダプター
PFM320D-01512V 1.5A電源アダプター

アクセサリ

外形寸法(mm)
