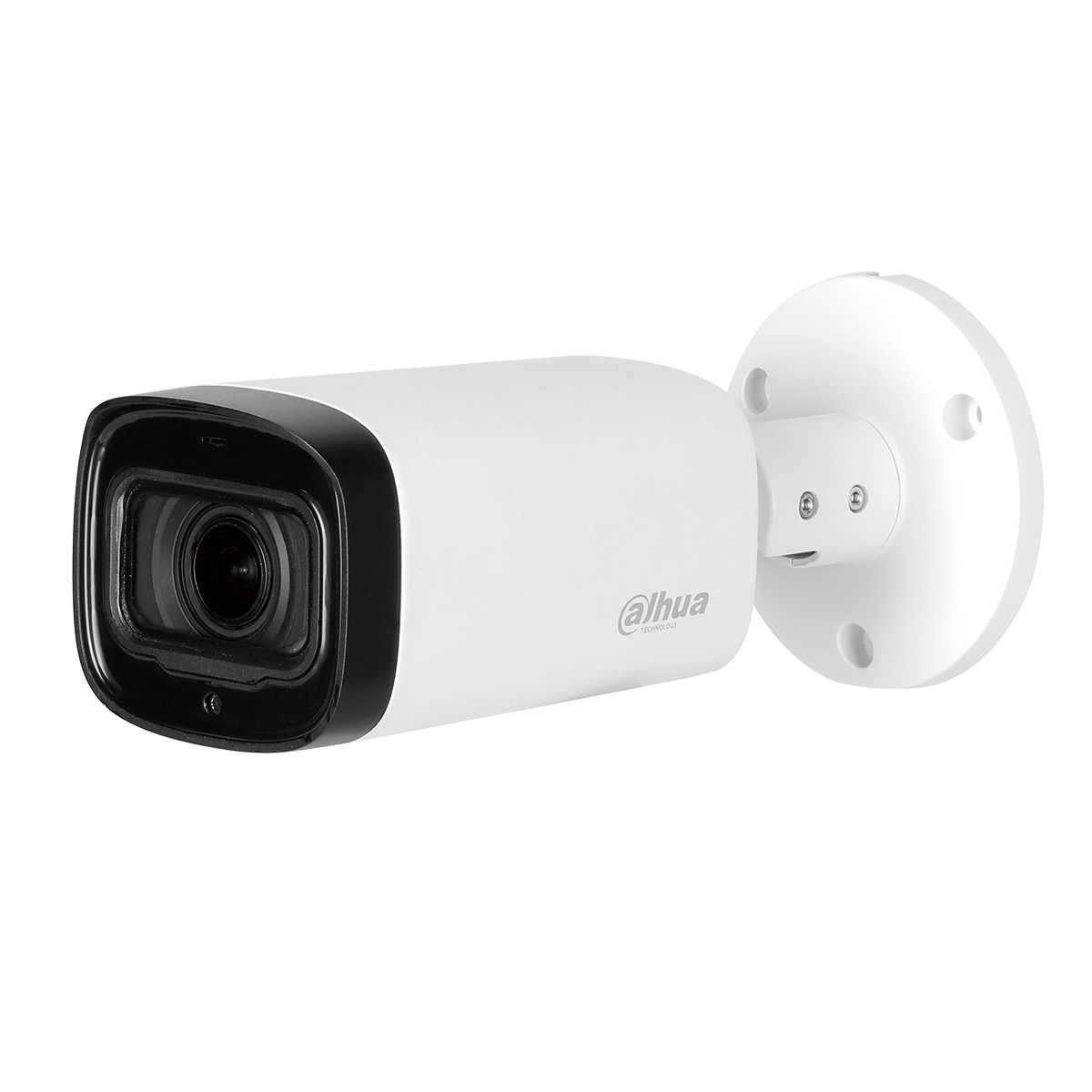

2メガピクセルスターライトIR LED搭載バレット型HDCVIカメラ DH-HAC-HFW1230RN-Z-IRE6

型番:DH-HAC-HFW1230RN-Z-IRE6
PDFダウンロード
解像度 2MPDC12V 最大12.1WDWDRIR照射距離 最大60m保護等級 IP67被写体照度 0.005Lux電動レンズ2.7~12mm(水平角101.7°)

製品概要

HDCVI準拠により、既存の配線インフラストラクチャを活用して1080PフルHD映像を実現します。この1080PスターライトHDCVIカメ ラは、極めて低照度の環境でも詳細な高画質画像を得られます。 また、Liteシリーズは小型で価格もお手頃です。多言語OSDに対応し、HD/SD出力切り替え可能な電動可変焦点/固定レンズモデル を各種取りそろえています。柔軟な構造とコストパフォーマンスの高さから、中小企業向けに最適な製品です。 機能 同軸ケーブル1本で4種類の信号を伝送HDCVIテクノロジーでは、映像、音声*、データ、電力の4種類の信号を同軸ケーブル1本で伝送できます。デュアルウェイデータ伝送により、制御信号を送信したりアラームを発生させたりするなど、 HDCVIとXVRを連携させることができます。また、HDCVIテクノロ ジーはPoCに対応しているため柔軟な構成が可能です。 * 音声入力はHDCVIカメラの一部の機種で利用できます。 長距離伝送 HDCVIテクノロジーでは、ロスのないリアルタイム長距離伝送が可能です。同軸ケーブルでは最大800m(1080P)または1200m (720P)、UTPケーブルでは最大300m(1080P)または450m(720P) の距離を伝送できます。 * Dahua実験室でのリアルシーンテストで実証された結果。 シンプル 従来の監視システムのシンプルさを受け継ぐHDCVIテクノロジーな ら、これまでの投資を無駄にすることはありません。HDCVIシステムは、既存の同軸ケーブルを取り替えることなく、従来のアナログシス テムをシームレスにアップグレードできます。プラグアンドプレイ機能により、煩わしいネットワーク構築作業を必要とせずにフルHDビ デオによる監視が可能です。 スターライト 高性能センサーを採用し、極めて低照度の環境でも優れた性能を発揮できます。夜間や低照度の環境でも、スターライト機能なら詳細まで撮影して正確な色彩を認識できます。 スマートIR 低照度でも最善の性能を発揮できるよう、IR LEDがカメラに装備されています。スマートIRでは、低照度での白黒映像の明るさを均一にすることができます。Dahua独自のスマートIRテクノロジーなら、カメラの赤外線LEDの明度を調節して被写体との距離を補正し、被写体がカメ ラに接近したときにIR LEDにより露出オーバーになることを防ぎます。 マルチフォーマット HDCVIとCVBSのほか、市場で一般的な2つのHDアナログフォーマットを含むマルチビデオフォーマットに対応しています。4つのフォーマットは、OSDメニューやPFM820(UTCコントローラー)で切り替えることができます。これにより、エンドユーザーが所有するほとんどの既存の HD/SD DVRとの互換性を確保できます。 多言語OSD OSDメニューで各種の画像調整や機能設定を行うことで、様々な監視用途のニーズに合わせることができます。OSDメニューには、バックライトモード、デイ/ナイト、ホワイトバランス、プライバシーマスク、モー ション検知などの設定があります。OSDメニューは、中国語、英語、フ ランス語、ドイツ語、スペイン語、ポルトガル語、イタリア語、日本語、 韓国語、ロシア語、ポーランド語の11言語に対応しています。 保護仕様 頑丈な設計で優れた信頼性を誇るこのカメラはIP67の防水・防塵性能 を持ち、屋内外両方での使用に適しています。 動作温度範囲は-30℃~+60℃で、厳しい温度環境にも耐えられます。 入力電圧±30%を許容できるため、電源の不安定な環境にも適してい ます。耐雷電圧は4KVで、雷の影響からカメラと機構を保護することができます。

技術仕様

カメラ

イメージセンサー1/2.8″ CMOS
有効画素数1920 (H) x 1080 (V)、2MP
走査方式プログレッシブ
電子シャッタースピードPAL:1/25秒~1/100000秒 NTSC:1/30秒~1/100000秒
最低被写体照度0.005Lux/F1.8、30IRE、0Lux IRオン
S/N比65dB以上
IR照射距離最大60m
IRオン/オフ制御オート/マニュアル
IR LED搭載数4個

  レンズ

レンズタイプ電動レンズ/固定アイリス
マウントタイプボードイン
焦点距離2.7~12mm
最大口径F1.8
視野角水平:101.7°~32.3°
フォーカスコントロール電動
近接撮影距離200mm 7.87”

  DORI距離 注:DORI距離とは、ニーズに適したカメラを選択しやすくするための「一般的な近接距離」のことです。DORI距離は、Detect(検知)、Observe(観察)、Recognize(認 識)、Identify(識別)の各基準を定義するEN62676-4に従い、センサー仕様と実験室試験結果に基づき計算されます。

 DORI 定義距離
ワイドテレ
検知25px/m47m137m
観察63px/m19m55m
認識125px/m9m27m
識別250px/m5m14m

  パン/チルト/回転

パン/チルト/回転範囲パン:0°~360° チルト:0°~87° 回転:0°~360°

  ビデオ

解像度1080P(1920×1080)
フレームレート25/30fps@1080P、25/30/50/60fps@720P
ビデオ出力1チャンネルBNC高精細ビデオ出力/CVBSビデ オ出力(切り替え可能)
デイ/ナイトオート(ICR)/マニュアル
OSDメニュー多言語仕様
逆光補正BLC/HLC/DWDR
WDRDWDR
ゲインコントロールAGC
ノイズリダクション2D
ホワイトバランスオート/マニュアル
スマートIRオート/マニュアル

  認証

認証CE(EN55032、EN55024、EN50130-4) FCC(CFR 47 FCC Part 15 subpartB、ANSIC63.4-2014) UL(UL60950-1+CAN/CSAC22.2 No.60950-1)

  インターフェース

オーディオインターフェース非対応

  電源

供給電圧DC12V±30%
消費電力最大12.1W(DC12V、IRオン)

  環境

動作条件-30℃~+60℃/90%以下 * 起動は-30℃以上で行う必要があります。
保存条件-30℃~+60℃/90%以下
保護性能・耐衝撃性能IP67

  構造

筐体アルミニウム
外形寸法213.0mm x 90.4mm x 90.4mm
重量0.55kg
総重量0.70kg

注文情報

タイプ品番詳細
2メガピクセル カメラDH-HAC-HFW1230RP-ZIRE62メガピクセルスターライトIR LED搭載バレット型HDCVIカメラ、PAL
DH-HAC-HFW1230RN-ZIRE62メガピクセルスターライトIR LED搭載バレット型HDCVIカメラ、NTSC
アクセサリPFA130-E中継ボックス(単体使用また はPFA152-Eポールマウント と併用)
PFA152-Eポールマウント(PFA130-E中継ボックスと併用)
PFM820UTCコントローラー
PFM800-EパッシブHDCVIバラン
PFM800-4Kパッシブビデオバラン
PFM800B-4Kパッシブビデオバラン
PFM320D-01512V 1.5A電源アダプター
PFM30012V 2A電源アダプター



アクセサリ

外形寸法(mm)
