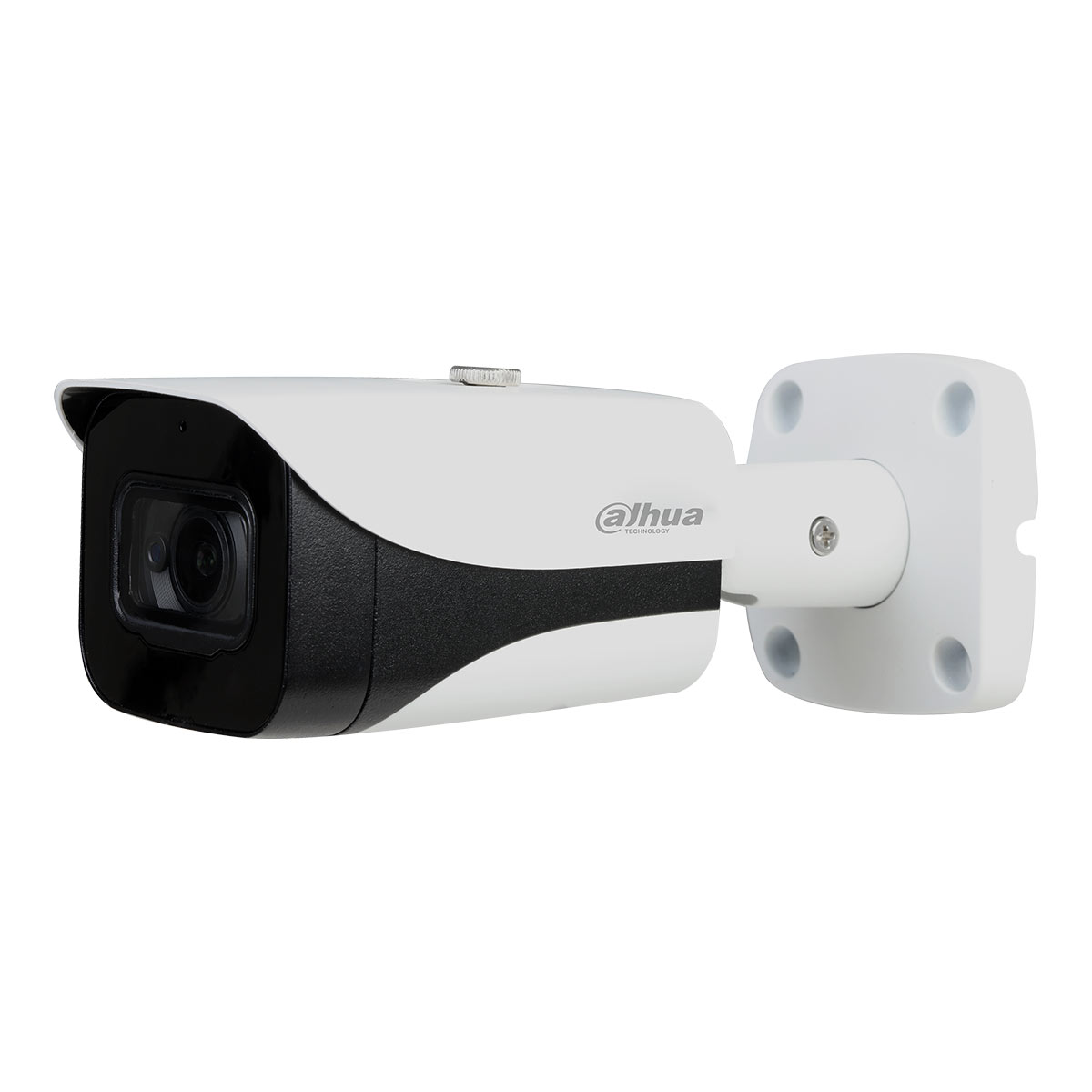

5メガピクセルスターライトIR LED搭載バレット型HDCVIカメラ DH-HAC-HFW2501EN-A

型番:DH-HAC-HFW2501EN-A
PDFダウンロード
解像度 5MPDC12V 最大7WIR照射距離 最大40mWDR120dB保護等級 IP67内蔵マイク固定レンズ 2.8mm(水平角98°)被写体照度 0.005Lux

製品概要

既存の同軸インフラストラクチャをそのまま活用して5メガピクセル映像を実現します。この5MPスターライトHDCVIカメラは、極めて低照度の環境でも詳細な高画質画像を得られます。また、カメラが提供する放送品質の音声は、映像を補足する証拠となります。120dB true WDRに対応し、HD/SD出力切り替え可能な電動/固定レンズモデルを各種取りそろえています。高解像度とスターライト機能を搭載した5MP HDCVIカメラは、中小企業や、安定した監視と柔軟な構 成が求められる用途に最適な製品です。 機能 同軸ケーブル1本で4種類の信号を伝送HDCVIテクノロジーでは、映像、音声*、データ、電力の4種類の信号を同軸ケーブル1本で伝送できます。デュアルウェイデータ伝送により、制御信号を送信したりアラームを発生させたりするなど、HDCVI とHCVRを連携させることができます。また、HDCVIテクノロジーは PoCに対応しているため柔軟な構成が可能です。 * 音声入力はHDCVIカメラの一部の機種で利用できます。 長距離伝送 HDCVIテクノロジーでは、ロスのないリアルタイム長距離伝送が可能です。5MP HDビデオは、同軸ケーブルで最大700m、UTPケーブルで最大300mの距離を伝送できます。* * Dahua実験室でのリアルシーンテストで実証された結果。 シンプル 従来の監視システムのシンプルさを受け継ぐHDCVIテクノロジーなら、これまでの投資を無駄にすることはありません。HDCVIシステムは、既存の同軸ケーブルを取り替えることなく、従来のアナログシステムをシームレスにアップグレードできます。プラグアンドプレイ機能により、煩わしいネットワーク構築作業を必要とせずにフルHDビデオによる監視が可能です。 スターライト 大型の高性能センサーを採用し、極めて低照度の環境でも優れた性能を発揮できます。夜間や低照度の環境でも、スターライト機能なら詳細まで撮影して正確な色彩を認識できます。 放送品質の音声 音声情報は、監視映像を補足する証拠となります。HDCVIカメラは、同軸ケーブルで音声信号を伝送できます。また、元の音声を復元しノイズを除去する独自の音声処理・伝送テクノロジーを採用しており、収集した音声情報の品質と有効性を保証しています。 マルチフォーマット HDCVIとCVBSのほか、市場で一般的な2つのHDアナログフォーマットを含むマルチビデオフォーマットに対応しています。ケーブルのDIPスイッチでフォーマットをすばやく切り替えることができ、取り付けやデバッグも簡単です。これにより、XVRだけでなく、ほとんどの既存のHD/ SD DVRとの互換性を確保できます。 ワイドダイナミックレンジ 業界最先端のワイドダイナミックレンジ(WDR)テクノロジーが組み込まれ、陰影の強い環境でも鮮やかな画像を得ることができます。True WDR(120dB)は、シーンの明るい箇所と暗い箇所を同時に最適化して利用可能な映像にします。 最先端3DNR 3DNRテクノロジーは、2つのシーケンシャルフレームを比較して、ランダムノイズを検出し取り除きます。Dahuaの最先端3DNRテクノロジーなら、低照度の環境でも、鮮明さを損なわずノイズを大幅に軽減でき ます。また、最先端3DNRは効果的に帯域幅を削減し、保存容量の節約にもつながります。 保護仕様 頑丈な設計で優れた信頼性を誇るこのカメラはIP67の防水・防塵性能を持ち、屋内外両方での使用に適しています。 入力電圧±30%を許容できるため、電源の不安定な環境にも適しています。耐雷電圧は4KVで、雷の影響からカメラと機構を保護することができます。

技術仕様

カメラ

イメージセンサー1/2.8″ CMOS
有効画素数2592 (H) x 1944 (V)、5MP
走査方式プログレッシブ
電子シャッタースピードPAL:1/4秒~1/100,000秒 NTSC:1/3秒~1/100,000秒
最低被写体照度0.005Lux/F1.6、30IRE、0Lux IRオン
S/N比65dB以上
IR照射距離最大40m
IRオン/オフ制御オート/マニュアル
IR LED搭載数2個

  レンズ

レンズタイプ固定レンズ/固定アイリス
マウントタイプボードイン
焦点距離3.6mm(オプション:2.8mm、6mm)
最大口径F1.6
視野角水平:79°(98°/49.5°)
フォーカスコントロールなし
近接撮影距離1300mm(800mm、3000mm) 51.2”(31.5”、118”)

  DORI距離 注:DORI距離とは、ニーズに適したカメラを選択しやすくするための「一般的な近接距離」のことです。DORI距離は、Detect(検知)、Observe(観察)、Recognize (認識)、Identify(識別)の各基準を定義するEN 62676-4に従い、センサー仕様と実験室試験結果に基づき計算されます。

 DORI 定義距離
検知25px/m2.8mm:56m 3.6mm:72m 6mm:120m
観察63px/m2.8mm:22m 3.6mm:29m 6mm:48m
認識125px/m2.8mm:11m 3.6mm:14m 6mm:24m
識別250px/m2.8mm:6m 3.6mm:7m 6mm:12m

  パン/チルト/回転

パン/チルト/回転範囲パン:0°~360° チルト:0°~90° 回転:0°~360°

  ビデオ

解像度5MP(2592×1944)
フレームレート20fps@5MP、25/30fps@4MP、25/30fps@1080P
ビデオ出力1チャンネルBNC高精細ビデオ出力/ CVBSビデオ出力(DIPスイッチ)
デイ/ナイトオート(ICR)/マニュアル
OSDメニュー多言語仕様
逆光補正BLC/HLC/WDR
WDR120dB
ゲインコントロールAGC
ノイズリダクション2D/3D
ホワイトバランスオート/マニュアル
スマートIRオート/マニュアル

  認証

認証CE(EN55032、EN55024、EN50130-4) FCC(CFR 47 FCC Part 15 subpartB、 ANSI C63.4-2014) UL(UL60950-1+CAN/CSA C22.2 No.60950-1)

  インターフェース

オーディオインターフェース1チャンネルおよび内蔵マイク

  電源

供給電圧DC12V±30%
消費電力最大7W(DC12V、IRオン)

  環境

動作条件-40°C~+60°C/90% RH以下 * 起動は-40°C以上で行う必要があります。
保存条件-40°C~+60°C/90% RH以下
保護性能・耐衝撃性能IP67

  構造

筐体アルミニウム
外形寸法179.9mm x 70mm x 70mm
重量0.42kg
総重量0.53kg

注文情報

タイプ品番詳細
5メガピクセル カメラDH-HAC-HFW2501EP-A 2.8mm5メガピクセルスターライトIR LED 搭載バレット型HDCVIカメラ、PAL
DH-HAC-HFW2501EP-A 3.6mm
DH-HAC-HFW2501EP-A 6mm
DH-HAC-HFW2501EN-A 2.8mm5メガピクセルスターライトIR LED搭載バレット型HDCVIカメラ、NTSC
DH-HAC-HFW2501EN-A 3.6mm
DH-HAC-HFW2501EN-A 6mm
アクセサリPFA121中継ボックス(単体使用また はPFA152-Eポールマウントと 併用)
PFA152-Eポールマウント(PFA121中継ボックスと併用)
PFM800-EパッシブHDCVIバラン
PFM32112V 1A電源アダプター
PFM32012V 2A電源アダプター
PFM30012V 2A電源アダプター

アクセサリ

外形寸法(mm)
