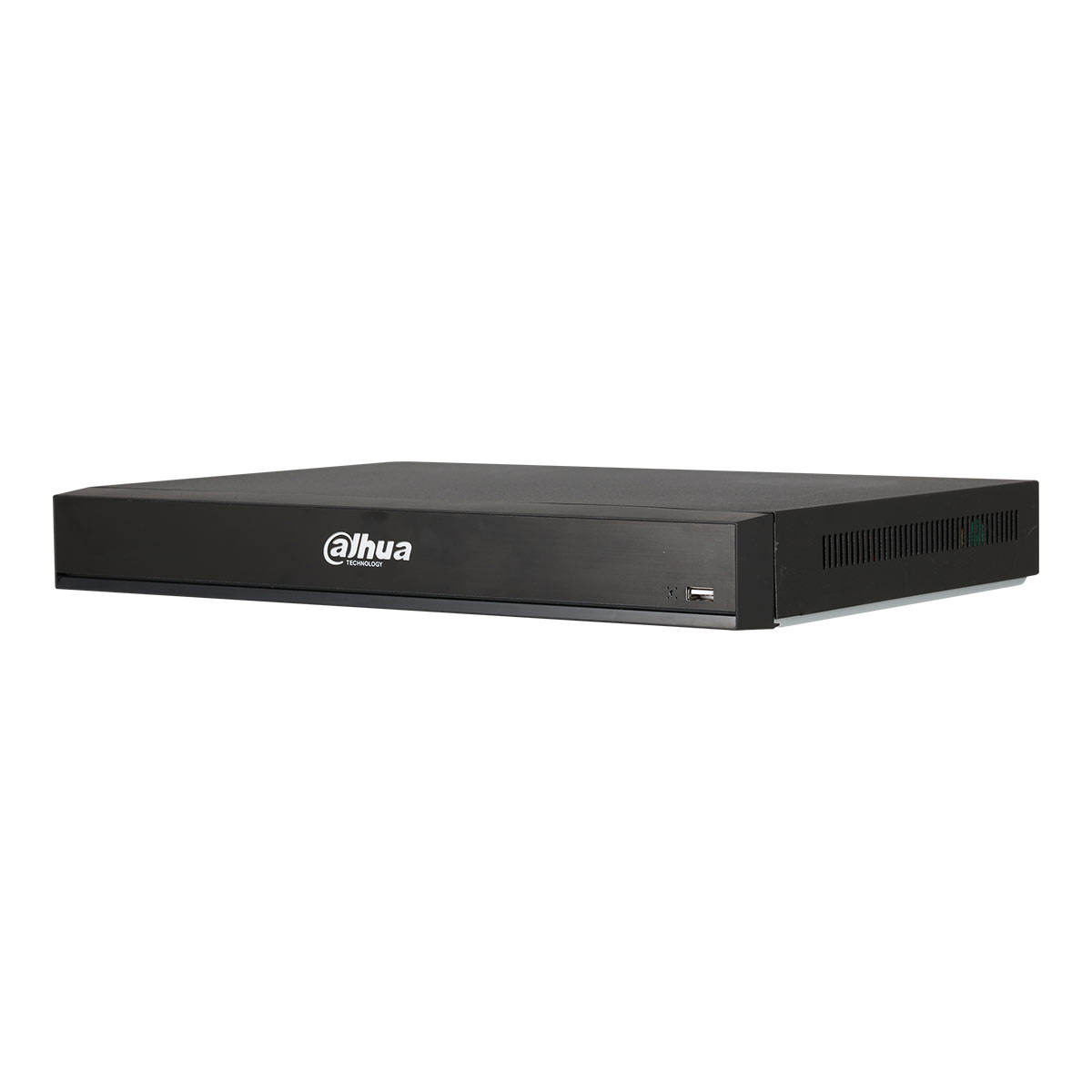

16チャンネルペンタブリッド4K 1Uデジタルビデオレコーダー  DH-XVR7216A-4KL-X

型番:DH-XVR7216A-4KL-X
PDFダウンロード
カメラ入力 : アナログ16台(IPカメラなら32台)ストレージ : SATAポート×2、最大10TBネットワーク:RJ-45ポート×1(1000M)入力タイプ:HDCVI、AHD、TVI、CVBS、IPカメラ入力解像度 : 4K同時再生:1/4/9/16圧縮方式 : H.265+/H.265/H.264+/H.264外形寸法:1U、375 x 287 x 53( mm)電源:DC12V/5A、20W未満(HDDを除く)音声: 入力×4、出 力×1、RCA

製品概要

監視オペレーターが求めるHD/UHDは保存や伝送に多額の費用がかかりますが、新しいHDCVI H.265+/H.265なら、4MP/4Kの監視映像解像度を実現する高品質を維持しながらも、必要なビットレートを大幅に削減できます。H.265/H.265+に基づく各種のインテリジェントなエンコーディングアルゴリズムを組み込むことで、エンコードを効率化し、帯域幅やストレージコストを節約して、品質と性能の両方を求めながらも予算に限りのあるユーザーのニーズに応えることができます。 スマートコーデックに加えてIoTやPOSなど各種の高度な機能に対応しており、システム全体がスマートで利便性が高いことから、信頼性と柔軟性が求められる中規模から大規模の企業やプロジェクトに最適な製品となっています。 機能 スマートH.265+ H.265+スマートコーデックは、新しいカメラを導入することなく、H.264に比べてビットレートとストレージの要件を最大90%削減できます。 HDCVI/AHD/TVI/CVBS自動検出 設定なしでフロントカメラの信号を自動認識でき、操作が簡単で便利です。 8MP解像度 最大8MP HD解像度(3840×2160)のHDCVIカメラ入力およびIPカメラ入力をサポートしています。 オーディオ/アップグレード/アラーム信号を同軸ケーブルで送信 一体型設計で配線の問題が低減され、費用効果も高く取り付けが簡単です。 長距離伝送 HDCVIシステムは同軸ケーブルおよびUTPケーブルによる長距離伝送が可能で、4K/4MPでは最大700m、1080Pでは最大800m、720Pでは最大1200mをサポートしています。 IoT機能 HDCVI IoTは、センサーと監視ビデオを組み合わせた多次元的な監視を可能にし、分析レポートを生成するだけでなく、リスクを未然に防ぐことができます。 POS機能 小売業で広く使われているPOSチケット情報のオーバーレイや検索が可能です。 スマートファン設計 CPUの温度に応じて自動的にスマートファンをオン/オフすることができます。これによりファンのノイズを効果的に低減し、ユーザーエクスペリエンスを向上します。 スポット出力 セカンダリモニター用の出力で、セキュリティレベルの高いエリアの特定のカメラやビデオ入力にモニターを特別に割り当て、監視できます。 インテリジェントビデオシステム(IVS) 動体を検知・分析できる組み込みのインテリジェントビデオ分析機能により、ビデオ監視を強化します。オプションで端末に標準的なインテリジェント機能を搭載し、廃棄物や紛失物など複数の対象物を検出できます。IVSは、事前に設定したラインを越えたときに 検出するトリップワイヤー分析をサポートしています。 顔検出 個人の検索や特定が必要な各種の用途で一般的に使われている技術です。 スマート検索 再生時に一部分を指定することで、モーション検知ビデオを短時間で集めることができます。緊急時に大変便利です。

技術仕様

システム

メインプロセッサ内蔵プロセッサ
OS組み込みLinux

  ビデオ&オーディオ

アナログカメラ入力8/16チャンネル、BNC
HDCVIカメラ4K、6MP、4MP、1080P@25/30fps、720P@50/60fps、 720P@25/30fps
AHDカメラ5MP、4MP、3MP、1080P@25/30、720P@25/30fps
TVIカメラ5MP、4MP、3MP、1080P@25/30、720P@25/30fps
CVBSカメラPAL/NTSC
IPカメラ入力16+16チャンネル(各チャンネル最大8MP)
オーディオ入出力入力 x 4、出力 x 1、RCA
双方向トークオーディオ入出力を利用、RCA

  録画

圧縮方式H.265+/H.265/H.264+/H.264
解像度4K、6MP、5MP、4MP、3MP、4M-N、1080P、720P、960H、 D1、CIF
録画レートメインストリーム:4K(1fps~7fps)、6MP(1fps~10fps)、 5MP(1fps~12fps)、4MP/3MP(1fps~15fps)、 4M-N/1080P/720P/960H/D1/CIF(1fps~25/30fps) サブストリーム:960H(1fps~15fps)、 D1/CIF(1fps~25/30fps)
ビットレート32Kbps~6144Kbps(1チャンネルあたり)
録画モードマニュアル、スケジュール(一定期間、連続)、 モーション検知(ビデオ検出:モーション検知、ビデオロス、 改ざん)、アラーム、停止
録画間隔1分~60分(初期値:60分)、事前録画:1秒~30秒、 事後録画:10秒~300秒
オーディオ圧縮方式AAC(第1チャンネルのみ)、G.711A、G.711U、PCM
オーディオサンプルレート8KHz、16ビット(1チャンネルあたり)
オーディオビットレート64Kbps(1チャンネルあたり)

  画面表示

インターフェースHDMI x 1、VGA x 1
解像度HDMI:3840×2160、2560×1440、1920×1080、 1280×1024、1280×720 VGA:1920×1080、1280×1024、1280×720
画面分割表示IP拡張モード無効時:1/4/8/9/16 IP拡張モード有効時:1/4/8/9/16/25
OSD表示情報カメラタイトル、時刻、ビデオロス、カメラロック、 モーション検知、録画

  ネットワーク

インターフェースRJ-45ポート x 1(1000M)
ネットワーク機能HTTP、HTTPS、TCP/IP、IPv4/IPv6、Wi-Fi、3G/4G、 UPnP、RTSP、UDP、SMTP、NTP、DHCP、DNS、 IPフィルター、PPPoE、DDNS、FTP、アラームサーバー、 P2P、IP検索(Dahua IPカメラ、DVR、NVSなどに対応)
最大ユーザーアクセス数128ユーザー
対応スマートフォンiPhone、iPad、Android
互換性ONVIF 16.12、CGI準拠

  ビデオ検出&アラーム

トリガーイベント録画、PTZ、ツアー、ビデオプッシュ、メール配信、 FTP、スナップショット、ブザー、ポップアップ表示
映像検出内容モーション検知:396ゾーン(22×18)、ビデオロス、 改ざん、診断
アラーム入力16
リレー出力3

  再生&バックアップ

再生16チャンネル:1/4/9/16
検索モード時刻/日付、アラーム、モーション検知、 詳細検索(秒単位)
再生機能再生、一時停止、停止、逆再生、高速再生、 スロー再生、次ファイル、前ファイル、次カメラ、 前カメラ、フルスクリーン、リピート、シャッフル、 バックアップ選択、デジタルズーム
バックアップモードUSBデバイス/ネットワーク

  ストレージ

内蔵HDDSATAポート x 2、最大10TB(ディスク1台あたり)
eSATAなし

  補助インターフェース

USB2ポート(USB 2.0 x 1、USB 3.0 x 1)
RS232なし
RS4851ポート、PTZ制御

  電源

供給電圧16チャンネル:DC12V/5A
消費電力 (HDDを除く)16チャンネル:20W未満

  構造

外形寸法1U、375mm x 287mm x 53mm
PFH101 ラックマウントトレイ使用時483mm x 281mm x 56mm
重量 (HDDを除く)16チャンネル:  1.8kg
総重量16チャンネル:  3.2kg
インストール卓上に設置

  環境

動作条件-10℃~+55℃、10%~90% RH
保存条件-20℃~+70℃、0%~90% RH

  サードパーティー対応

サードパーティー対応Dahua、Arecont Vision、AXIS、Bosch、Brickcom、 Canon、CP Plus、Dynacolor、Honeywell、Panasonic、 Pelco、Samsung、Sanyo、Sony、Videotec、 Vivotekなど

  認証

認証FCC:  Part 15 Subpart B
CE:CE-LVD:EN 60950-1/IEC 60950-1 CE-EMC:EN 61000-3-2、EN 61000-3-3、 EN 55032、EN 50130、EN 55024
UL:UL 60950-1



注文情報

タイプ品番詳細
8チャンネルXVRDH-XVR7208A4KL8チャンネルペンタブリッド4K  1Uデジタルビデオレコーダー
16チャンネルXVRDH-XVR7216A4KL16チャンネルペンタブリッド4K 1Uデジタルビデオレコーダー
アクセサリ (オプション)DH-PFH101ラックマウントトレイ使用時



外形寸法(mm)

ラックマウントトレイへの取り付け

リアパネル
